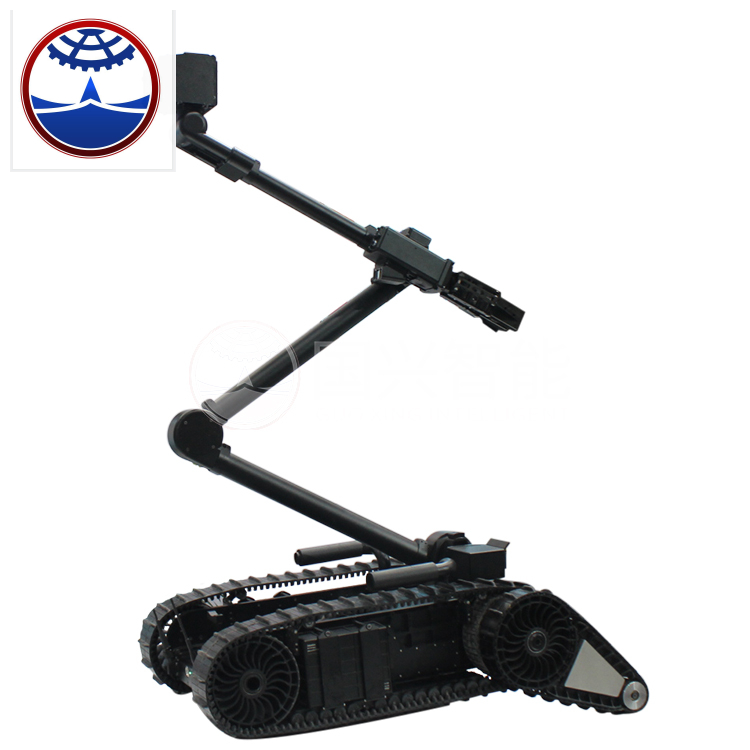

EOD-Roboter GX BOX510

Es handelt sich um einen kleinen modularen EOD-Roboter, der hauptsächlich zum Erfassen, Übertragen und Vernichten gefährlicher Güter eingesetzt wird.Darüber hinaus ist der Roboterarm mit sieben Freiheitsgraden flexibel und kann zur Aufklärung kleiner Räume eingesetzt werden.Durch die Verwendung einer Schienenstruktur vom Typ „Flossenarm“ im Fahrmodul des Roboters verfügt der Roboter über eine starke Fähigkeit zur Beseitigung von Hindernissen und kann sich an komplexes Gelände wie Sand, Schutt, Grasland usw. anpassen.
  • GX BOX 510

  • GUOXING

Größe:
Greifende Kraft:
Höchstgeschwindigkeit:
Verfügbarkeitsstatus:
Menge:

510



Produkteinführung


Gx Bot510 Der Sprengstoffentsorgungsroboter ist ein kleiner modularer Sprengstoffentsorgungsroboter, der hauptsächlich zum Ergreifen, Übertragen, Zerstören und für andere Vorgänge gefährlicher Güter verwendet werden kann.

Gleichzeitig verfügt der Roboterarm über sieben Freiheitsgrade und ist flexibel.Es kann auch für Aufklärungseinsätze auf engstem Raum eingesetzt werden.

Das Laufmodul des Roboters übernimmt die Raupenstruktur „Flossenarm“, wodurch der Roboter über eine hervorragende Fähigkeit zum Hindernisklettern verfügt und sich an eine Vielzahl komplexer Gelände wie Sand, Schutt, Grasland usw. anpassen kann.Die Struktur des Roboters ist fest, leicht, staubdicht, wasserdicht, stoßfest und korrosionsbeständig.Alle Leistungsindizes erfüllen die Anforderungen des nationalen Militärstandards.


Produktmerkmale


  1.  Mit seiner starken Fähigkeit zum Hindernisklettern und der Struktur der Flossenarm-Raupe kann der Roboter problemlos Treppen, Schluchten und andere Hindernisse erklimmen.

  2.  Schnelle Bewegungsgeschwindigkeit, die der menschlichen Trabgeschwindigkeit entspricht, stufenlose Geschwindigkeitsänderung und auch bei niedriger Geschwindigkeit ein großes Drehmoment.

  3.  Klein, leicht, kann von einer Person getragen werden, kann im Kofferraum des Autos verstaut werden und der Transport ist bequem.

  4. Integrierte mechanische Armschwenkneigung, 7 + 2 Freiheitsgrade, flexibleres Greifen und Beobachten.

  5.  Modularer Aufbau, Batteriemodul, PTZ-Modul und Manipulatormodul können schnell zerlegt und ausgetauscht werden, was für die Wartung praktisch ist.

  6.  Starker Schutz, staubdicht, wasserdicht, stoßfest und korrosionsbeständig.Alle Leistungsindizes erfüllen die Anforderungen des nationalen Militärstandards.

  7. Mit hoher Intelligenz verfügt es über eine Vielzahl intelligenter Betriebsfunktionen, wie z. B. Ein-Tasten-Auslösung, Ein-Tasten-Reset, zusätzliches Greifen, zusätzliches Überqueren von Hindernissen usw.


微信图片_20220701162139

Fangfähigkeits

Beurteilen Sie zunächst die Qualität des Objekts, bevor Sie den Roboter steuern, um das Objekt zu erfassen.Die höchste zulässige Belastungsstufe beträgt 4 kg horizontale Aufnahme und 7 kg Biegeaufnahme.Der Arm kann beschädigt werden, wenn er mehr als die oben genannten Gewichte aufnimmt.

Die Biegegeste dient dazu, den Gegenstand möglichst weit einzufangen, da das tatsächliche Gewicht des Gegenstandes kaum richtig eingeschätzt werden kann.Dadurch kann der Bediener verhindern, dass der Gegenstand mit übermäßigem Gewicht nach vorne kippt.

Beim Ausklappen zum Erfassen des Objekts muss der Roboter den Schwingarm nach vorne drehen und den Boden leicht berühren, um ihn gegen das Umkippen abzustützen.Auch wenn der Roboter mit dem Schwenkarm ausgestattet ist, darf er kein Objekt erfassen, das mehr als 3 kg wiegt, um Schäden am Antriebsgetriebe des Schwenkarms zu vermeiden.

Bitte verwenden Sie den 3D-Bewegungsmodus für die Erfassung eines mechanischen Arms mit doppelter Wirkung und weniger Aufwand.


4444


Erkennungsfähigkeiten

Zur gegenseitigen Beobachtung werden soweit möglich vier Kameras eingesetzt.

Der 3D-Bewegungsmodus kann für den Erkennungsmodus in der Höhe verwendet werden.Spezifische Vorgänge sind wie folgt: Zuerst bewegt sich der Roboter in den Halbausklappmodus und wählt dann den 3D-Bewegungsmodus.Drehen Sie die Wippe auf der linken Seite, um den mechanischen Arm des Roboters zu steuern.

Für die Erkennung am Tiefpunkt kann der Roboter zunächst in den Beobachtungsmodus wechseln und dann den 3D-Bewegungsmodus wählen.Steuern Sie die linke Wippe des Roboters, um die Bewegung der P/T-Kamera zu steuern.



Anwendungsumgebung


  1. Transfer und Zerstörung verdächtiger Gegenstände an öffentlichen Orten (U-Bahn, Flughafen, Bahnhof, Einkaufszentrum, Konferenzzentrum usw.).

  2.  Blindgängerentfernung, Straßenbombenentfernung, Minenentfernung und andere Anwendungsumgebungen.

  3.  Erfassung und Übertragung von Stoffen in gefährliche biochemische und toxische Umgebungen.

  4.  Aufklärung, Erkennung, Erfassung und Übertragung von Objekten in der Ruinenumgebung nach einer Katastrophe.

  5.  Erfassung und Transport von Gegenständen in einer Umgebung mit nuklearer Strahlung, einfache Erkennung und Wartung.


Produktparameter

Artikel

Spezifikation

Tragbarer Controller

Echtzeitanzeige des Roboterstatus, schnelle und bequeme Bedienung

Mechanischer Arm

7+2 DOF

Größe

830mm×550mm×430mm(Arm verschränkt

Eigengewicht

40kg

Batterie

24V,20AH(Optional 24V,40AH)

Lastgewicht

≥70kg

Höchstgeschwindigkeit

≥1,5 m/s

Wenderadius

Situ-Wende

Hindernisüberwindung

≥200mm Hindernis |≥38°Treppe|≥40°Steigungen

Arbeitszeit

3  Std

Schutzgrad

IP65

Raupenarmlänge

≥164mm

Maximale Länge des mechanischen Arms

≥2000mm

Griffweite

3 ~ 170 mm
