Kosten für Roboterfahrgestelle: Was sollten Käufer wissen?

Die Robotiktechnik weist extreme Preisunterschiede bei den Basisplattformen auf. Ein einfaches Prototyping-Kit könnte weniger als 100 US-Dollar kosten. Umgekehrt übersteigt eine industrielle mobile Plattform leicht 10.000 US-Dollar. Wir müssen das Chassis als grundlegende Investition für jedes Robotikprojekt betrachten. Eine unzureichende Budgetierung dieser kritischen Komponente führt regelmäßig zu katastrophalen strukturellen Ausfällen. Irgendwann werden Sie mit inkompatiblen Nutzlasten konfrontiert. Viele Entwicklungsteams verwerfen am Ende ihre gesamte Bereitstellung. Dieser Artikel soll diese komplexen Preisstufen entmystifizieren. Wir werden die verborgenen Variablen aufdecken, die die gesamten Projektkosten bestimmen. Sie erhalten einen klaren Rahmen zur Bewertung kommerzieller und schwerer Optionen. Wir zeigen Ihnen, wie Sie den richtigen Rahmen finden, ohne ihn überarbeiten zu müssen. Sie können eine solide Leistung erzielen und gleichzeitig Ihr Beschaffungsbudget einhalten. Eine sorgfältige Planung verhindert teure Neugestaltungen.

Wichtige Erkenntnisse

• Die Anwendung bestimmt die Basis: AMRs mit glatter Oberfläche für den Innenbereich kosten deutlich weniger Rahmen als robuste Raupenplattformen für den Außenbereich.
• Das Material ist nicht der einzige Faktor: Die Komplexität der Kinematik (z. B. Mecanum-Räder vs. Differenzialantrieb) und die Anforderungen an die Federung wirken sich drastisch auf die Grundpreise aus.
• Versteckte Kosten spielen eine Rolle: Der Versand von Hochleistungsmetallen, Einschränkungen bei der Motorkompatibilität und einmalige Engineering-Gebühren (NRE) für Sonderanfertigungen übersteigen oft den Rohstoffpreis.
• Skalierbarkeit statt Einsparungen: Eine etwas höhere Vorabinvestition in modulares Aluminium oder Stahl verhindert katastrophale Ausfälle und teure Neukonstruktionen während der Skalierung.

Die Basis: Verständnis des Kostenspektrums des Roboterfahrwerks

Der Robotikmarkt kategorisiert Plattformen in drei verschiedene Preisstufen. Sie müssen Ihre Projektanforderungen direkt an diesen Ebenen ausrichten. Die Auswahl einer falschen Basiskategorie verschwendet wertvolle Zeit und Ressourcen.

Prototyping und Bildung (kostengünstig)

Kostengünstige Gehäuse bestehen aus Acryl, einfachem ABS-Kunststoff oder dünnen geprägten Metallen. Hersteller entwickeln diese ausschließlich für Proof-of-Concept-Arbeiten (POC). Sie kosten im Vorfeld sehr wenig. Sie können sie jedoch nicht in realen kommerziellen Szenarien einsetzen. Sie bleiben sehr anfällig für Gehäuseflex. Sie haben Schwierigkeiten, Umgebungsvibrationen zu absorbieren. Beispielsweise führt die Montage eines Präzisions-LiDAR-Sensors auf einer flexiblen Acrylbasis zu massivem Datenrauschen. Wir empfehlen diese ausschließlich für den Unterricht im Klassenzimmer oder für vorläufige Softwaretests. Unter ständiger Betriebsbelastung lässt die strukturelle Integrität schnell nach.

Kommerziell / Mittelklasse (moderate Kosten)

Kommerzielle Plattformen stellen einen moderaten Preissprung dar. Ingenieure bauen diese aus extrudiertem Aluminium oder verstärktem Polycarbonat. In dieser Kategorie dominiert extrudiertes Aluminium, wie auch Standard-T-Nut-Profile. Sie sehen, dass diese Rahmen häufig für autonome mobile Roboter (AMRs) in Innenräumen verwendet werden. Sie dienen perfekt der Lagerlogistik. Sie bilden auch das Rückgrat kundenorientierter Serviceroboter. Hier gewinnen Sie eine enorme Modularität. Teams können neue Sensoren problemlos direkt auf die Aluminiumschlitze schrauben. Sie bieten eine starre strukturelle Unterstützung, ohne übermäßiges Eigengewicht hinzuzufügen.

Industriell / Schwerlastbetrieb (hohe Kosten)

Industrielle Systeme erfordern hohe Investitionskosten. Bauherren bauen diese robusten Einheiten aus geschweißtem Stahl. Manchmal werden kundenspezifische Aluminiumlegierungen in Luft- und Raumfahrtqualität verwendet. Hochleistungsverbundwerkstoffe kommen auch in modernen, robusten Designs vor. Sie benötigen diese schweren Materialien unbedingt für die Landwirtschaft und den Bergbau. Der Transport schwerer Nutzlasten erfordert eine enorme strukturelle Steifigkeit. Fabriken bauen sie so, dass sie dem hohen Dauerdrehmoment leistungsstarker Fahrmotoren standhalten. Sie ertragen täglich schwere Umweltbelastungen. Ein einziger Steinschlag könnte einen Kunststoffrahmen leicht zerbrechen lassen. Ein geschweißter Stahlrahmen absorbiert einfach den Aufprall und funktioniert weiter.

4 Hauptpreisfaktoren für Roboterchassis

Ingenieure müssen mehrere Kernvariablen bewerten, bevor sie eine Plattform kaufen. Wir haben vier Hauptvariablen identifiziert, die die Herstellungskosten bestimmen. Jeder Faktor verschiebt Ihr Beschaffungsbudget erheblich.

Materialauswahl und -verarbeitung

Die Auswahl der Rohstoffe bestimmt direkt die Grundkosten. Kunststoffharze kosten im Vergleich zu Rohaluminiummaterial nur wenige Cent. Für geschweißten Stahl wird eine noch höhere Prämie verlangt. Allerdings treibt die Materialbearbeitung die Endrechnung deutlich in die Höhe. Spritzgegossene handelsübliche Kunststoffteile erfordern umfangreiche Vorabwerkzeuge. Nach der Umrüstung sinken die Einzelstückkosten drastisch. Umgekehrt wird bei der CNC-Bearbeitung Material aus massiven Metallblöcken entfernt. Aufgrund der Maschinenzeit sind die Kosten pro Einheit deutlich höher. Laserschneiden bietet Präzision, erfordert jedoch spezielle Ausrüstung. Schweißarbeiten verursachen bei Stahlrahmen enorme Gemeinkosten. Erfahrene Schweißer müssen thermische Verformungen während der Montage sorgfältig minimieren.

Nutzlastkapazität und strukturelle Integrität

Höhere Belastungsanforderungen erfordern dickere Metallstärken. Sie müssen verstärkte Gelenkzwickel einbauen. Schwere Plattformen erfordern oft aktive Federungssysteme. Diese mechanischen Ergänzungen vervielfachen die Grundkosten schnell. Sie werden feststellen, dass die Kosten für Roboterchassis mit höheren Nutzlastschwellen exponentiell steigen. Wenn Sie die sichere Nutzlastkapazität verdoppeln, verdreifacht sich der Strukturpreis häufig. Der Rahmen muss bei plötzlichen Bremsmanövern massive kinetische Energiekräfte sicher abfangen.

Antriebssystem und Kinematik

• Differenzialantrieb (2WD/4WD): Dies stellt den kostengünstigsten Ansatz dar. Es verfügt über den einfachsten mechanischen Aufbau. Teams finden es unglaublich einfach zu programmieren. Sie benötigen nur minimale bewegliche Teile.

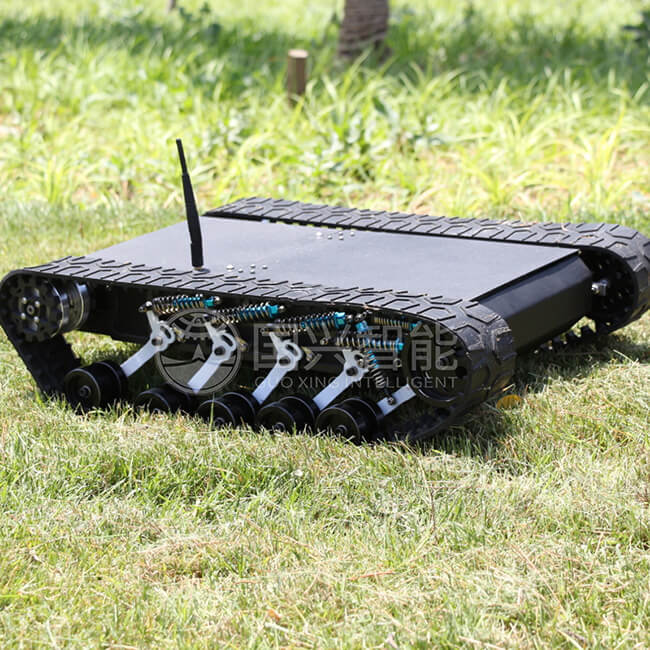

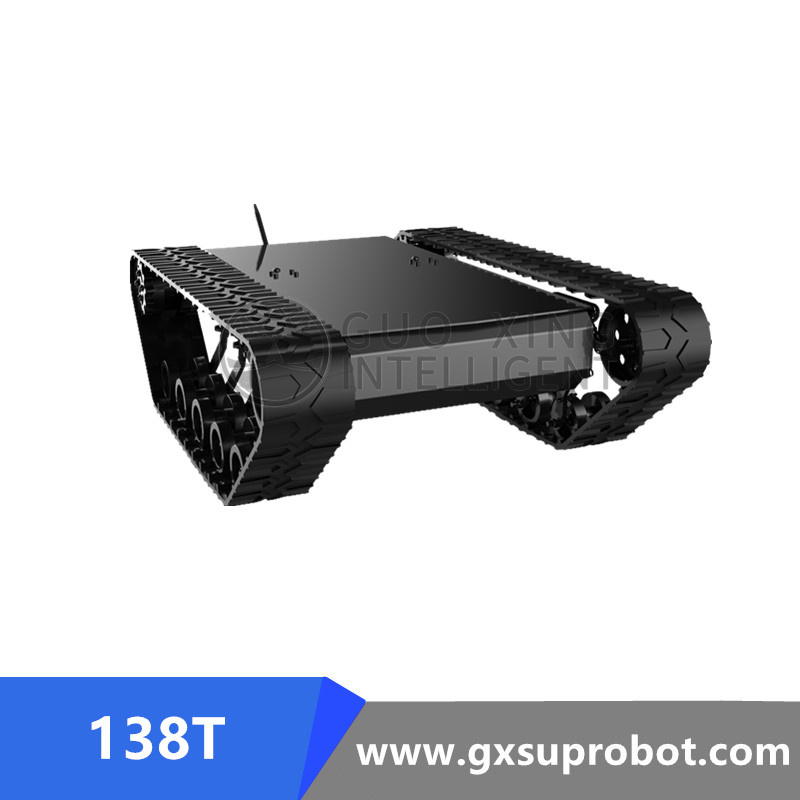

• Raupen-/Profilsysteme: Diese verursachen mittlere bis hohe Kosten. Ein Kettenfahrzeug erfordert komplexe mechanische Spannmechanismen. Sie müssen langlebige Profilmaterialien beschaffen, die unebenem Gelände standhalten.
• Omnidirektional/Mecanum: Diese verfügen über die höchste Kostenklasse. Mecanum-Konfigurationen erfordern absolut steife Rahmen. Sie benötigen unglaublich enge Präzisionstoleranzen. Der Rahmen muss dafür sorgen, dass alle vier Räder dauerhaft gleichmäßigen Bodenkontakt haben. Jede Verformung des Chassis macht die omnidirektionale Bewegung unbrauchbar.

Umweltverträglichkeit (IP-Schutzart)

Wenn Sie im Freien arbeiten, müssen Sie über eine Abdichtung gegen die Umwelt nachdenken. Mit strengen Abdichtungsprotokollen sind erhebliche Kosten verbunden. Die Staubdichtigkeit verursacht weitere Herstellungskosten. Das Hinzufügen von Schutzgehäusen für empfindliche interne Elektronik erfordert einen hohen Aufpreis. Um die Standardschutzarten IP65 bis IP67 zu erreichen, sind spezielle Gummidichtungen erforderlich. Hersteller müssen jede freiliegende Motorwelle präzise abdichten. Sie verwenden teure Schutzbeschichtungen auf freiliegenden Stromverteilungsplatinen.

Standardgehäuse vs. kundenspezifisches Gehäuse: Bewertung von Kosten und Wert

Beschaffungsteams debattieren ständig über den Kauf standardisierter Plattformen oder die Herstellung kundenspezifischer Einheiten. Jeder Ansatz hat unterschiedliche finanzielle Auswirkungen.

Standardisierte Standardplattformen

Der Kauf eines vorgefertigten Rahmens bietet zahlreiche unmittelbare Vorteile. Sie genießen eine hohe Planbarkeit der Ausgaben. Die anfänglichen Beschaffungskosten bleiben deutlich niedriger. Anbieter halten Lagerbestände vor Ort. Sie profitieren von deutlich schnelleren Durchlaufzeiten.

Allerdings weisen standardisierte Lösungen deutliche Nachteile auf. Bei der Nutzlastverteilung müssen Sie häufig Kompromisse eingehen. Ein normaler Rahmen könnte für Ihre Anforderungen an den Schwerpunkt zu hoch sitzen. Darüber hinaus können Anbieter Käufer auf proprietäre Komponenten beschränken. Möglicherweise müssen Sie teure herstellerspezifische Motoren und Sensoren kaufen. Durch diese Anbieterbindung werden zukünftige Wartungsbudgets schnell in die Höhe getrieben.

Maßgeschneidertes Chassis

Der Aufbau eines maßgeschneiderten Rahmens sorgt für optimale Betriebsleistung. Ingenieure optimieren die Struktur passgenau für den betrieblichen Ablauf. Sie passen den Rahmen perfekt an die spezifische Sensornutzlast an. Sie bauen spezielle Fächer für genaue Batterieabmessungen. Bei skalierten Bereitstellungen erzielen Sie langfristig eine deutlich bessere Kapitalrendite.

Umgekehrt sind maßgeschneiderte Routen mit hohen anfänglichen finanziellen Hürden verbunden. Sie müssen erhebliche Kosten für einmalige technische Arbeiten (Non-Recurring Engineering, NRE) im Voraus bezahlen. Der Entwicklungszyklus erfordert längere Vorlaufzeiten. Die Teams müssen strenge CAD-Validierungsphasen absolvieren. Prototyping-Iterationen verbrauchen wertvolle Entwicklungsstunden, bevor die endgültige Produktion beginnt.

Die versteckten Kosten bei der Fahrgestellbeschaffung

Käufer unterschätzen häufig die sekundären Kosten, die mit Bare-Metal-Rahmen verbunden sind. Sie müssen über den ursprünglichen Rechnungspreis hinaussehen.

Kompatibilität von Motor und Antriebsstrang

Einem oberflächlich betrachtet billigen nackten Gehäuse fehlen häufig standardisierte Befestigungslöcher. Sie sparen im Voraus Geld, verlieren es aber bei der Montage. Sie sind gezwungen, teure kundenspezifische Adapter zu kaufen. Alternativ müssen Sie proprietäre Motoren mit hohem Drehmoment direkt vom gleichen Hersteller kaufen. Die Entwicklung kundenspezifischer Motorhalterungen nimmt Dutzende Arbeitsstunden in Anspruch. Stellen Sie sicher, dass der von Ihnen gewählte Rahmen weit verbreitete NEMA-Standard-Schrittmotoren oder Standard-Servo-Frontplatten unterstützt.

Fracht und Logistik

Der weltweite Transport von Schwermetallen belastet die Budgets erheblich. Für Schwerlastplattformen fallen enorme Frachtgebühren an. Vormontierte Systeme werden in großen Holzkisten geliefert. Spediteure nutzen Preismodelle für Volumengewichte. Der internationale Versand eines sperrigen, aber relativ leichten Rahmens kann immer noch Tausende kosten. Berechnen Sie immer die Gesamtkosten. Die Festlegung von Maßgewichtspreisen kann ein streng geplantes Beschaffungsbudget völlig ruinieren.

Wartung und Modularität

Sie müssen die langfristigen Kosten für den Austausch verschlissener Komponenten berechnen. Bei einem geschweißten Unibody-Chassis könnte ein vollständiger struktureller Austausch erforderlich sein, wenn sich ein einzelner Montagepunkt verbiegt. Es ist nicht einfach, dicken Stahl präzise abzubiegen. Umgekehrt ermöglicht modulares T-Nut-Aluminium unglaublich kostengünstige Reparaturen. Sie schrauben einfach das beschädigte Profil ab. Sie ersetzen es durch einen isolierten, kostengünstigen, frischen Aluminiumschnitt.

Entscheidungsrahmen: Auswahl des richtigen Chassis für Ihr Budget

Folgen Sie diesem strukturierten Bewertungsprozess. Sie werden sicher den richtigen Rahmen für Ihre individuellen Anwendungsanforderungen finden.

1. Definieren Sie die Betriebsumgebung: Bewerten Sie zuerst die Bodenbedingungen. Verzichten Sie gänzlich auf teure Raupensysteme, wenn der Roboter nur auf ebenen Betonflächen arbeitet. Raupengeräte verschwenden in Innenräumen Energie. Umgekehrt sollten Sie die Kosten für passive Federungssysteme nicht senken, wenn Sie Lagerschwellen überwinden. Unebenes Gelände im Freien erfordert eine Einzelradaufhängung.
2. Berechnen Sie die Nutzlast mit Sicherheitsmargen: Berechnen Sie das genaue physische Gewicht des Kernbatteriepakets. Fügen Sie den gesamten Sensorstapel hinzu. Berücksichtigen Sie die maximal zu erwartende Ladungslast. Sobald Sie diese Basiszahl haben, fügen Sie eine strikte Sicherheitsmarge von 20 % hinzu. Wählen Sie ein Chassis aus, das ausdrücklich für diese endgültige, überhöhte Zahl ausgelegt ist. Dieser Spielraum verhindert ein unerwartetes Abwürgen des Motors. Es reduziert die langfristige strukturelle Metallermüdung erheblich.
3. Bewerten Sie das Ökosystem des Anbieters: Informieren Sie sich gründlich über den Hersteller. Prüfen Sie, ob der Chassis-Anbieter eine transparente technische Dokumentation anbietet. Fordern Sie vor dem Kauf herunterladbare 3D-CAD-Dateien an. Suchen Sie nach agnostischen Montagemöglichkeiten im gesamten Rahmen. Agnostische Halterungen helfen Ihnen, eine spätere Anbieterbindung bei Peripheriekomponenten zu vermeiden.

Abschluss

Der wahre Wert einer Plattform wird an der langfristigen Zuverlässigkeit gemessen. Ein hochwertiger Rahmen muss die Nutzlast zuverlässig tragen. Es muss im Laufe der Zeit konsistent in der vorgesehenen Betriebsumgebung navigieren. Käufer müssen die „Falle des billigen Chassis“ energisch meiden. Ein schwacher, vibrierender Rahmen beschädigt unweigerlich teure integrierte LiDAR-Sensoren. Dies führt dazu, dass Antriebsmotoren überhitzen und aufgrund einer Fehlausrichtung vorzeitig ausfallen.

Wir empfehlen den Lesern dringend, sich direkt an Maschinenbauteams zu wenden. Fordern Sie detaillierte technische Datenblätter von mehreren Anbietern an. Fordern Sie immer eine umfassende Kostenaufstellung an, bevor Sie eine Bestellung aufgeben. Eine gründliche Vorabbewertung verhindert katastrophale Einsätze.

FAQ

F: Wie viel kostet ein Hochleistungsroboter-Chassis?

A: Eine Hochleistungsplattform beginnt normalerweise bei niedrigen Tausendern. Je nach Ihren spezifischen Anforderungen kann es leicht über 10.000 US-Dollar liegen. Die Nutzlastkapazität bestimmt maßgeblich die endgültige Zahl. Auch der Antriebstyp verändert den Preis dramatisch. Raupenmodelle kosten deutlich mehr als einfache Differentialantriebe. Für kundenspezifisch geschweißte Stahlrahmen fallen höhere anfängliche Entwicklungsgebühren an.

F: Sind Aluminiumgehäuse den Preisaufschlag gegenüber Kunststoff wert?

A: Ja, Aluminium bleibt für jede kommerzielle Anwendung unverzichtbar. Es bietet eine weitaus höhere strukturelle Steifigkeit. Aluminium fungiert als massiver thermischer Kühlkörper für leistungsstarke Traktionsmotoren. Es leitet die innere Wärme schnell ab. Dadurch wird der Chassisflex deutlich reduziert. Reduzierter Flex verbessert die Genauigkeit des Präzisionssensors und verlängert die Lebensdauer Ihres Antriebsstrangs erheblich.

F: Was ist das kostengünstigste Antriebssystem für einen Indoor-Roboter?

A: Ein 2WD-Differenzialantrieb lässt sich hervorragend mit passiven Rollen kombinieren. Es stellt das zuverlässigste und kostengünstigste Setup dar, das es gibt. Sie erhalten eine hervorragende Manövrierfähigkeit auf ebenen Innenflächen. Es sind weitaus weniger bewegliche Teile erforderlich als bei omnidirektionalen Aufbauten. Diese mechanische Einfachheit hält die anfänglichen Anschaffungskosten niedrig und minimiert den langfristigen Wartungsaufwand.
